첫 밀봉이 시험을 통과한 접속함도 세 번째 방문에서 샐 수 있습니다. 첫 밀봉은 새 부품과 준비된 작업 공간에서 이루어집니다. 재진입은 몇 달, 몇 해 뒤에 젖은 핸드홀에서, 이미 살아 있는 광섬유가 들어 있는 트레이에 손이 닿아야 하는 상태에서 이루어집니다. 방수 설계와 작업 지침은 이 두 순간을 모두 다뤄야 합니다.
이 글은 특정 제품의 사양이나 합격 기준을 대신하지 않습니다. 개스킷 재사용 가능 횟수, 볼트 순서, 토크, 시험 압력은 제품마다 다르고, 반드시 해당 제작사의 설치 절차서를 따라야 합니다. 여기서는 여러 제작사 문서에서 공통으로 읽히는 질문을 재진입 현장의 점검 순서로 정리했습니다.
열린 핸드홀 옆에서 접속함 덮개를 분리해 둔 작업 장면원본 전체 보기
생성 이미지. 특정 현장이나 제품이 아닙니다.
1. 첫 밀봉과 재진입은 출발 조건이 다르다

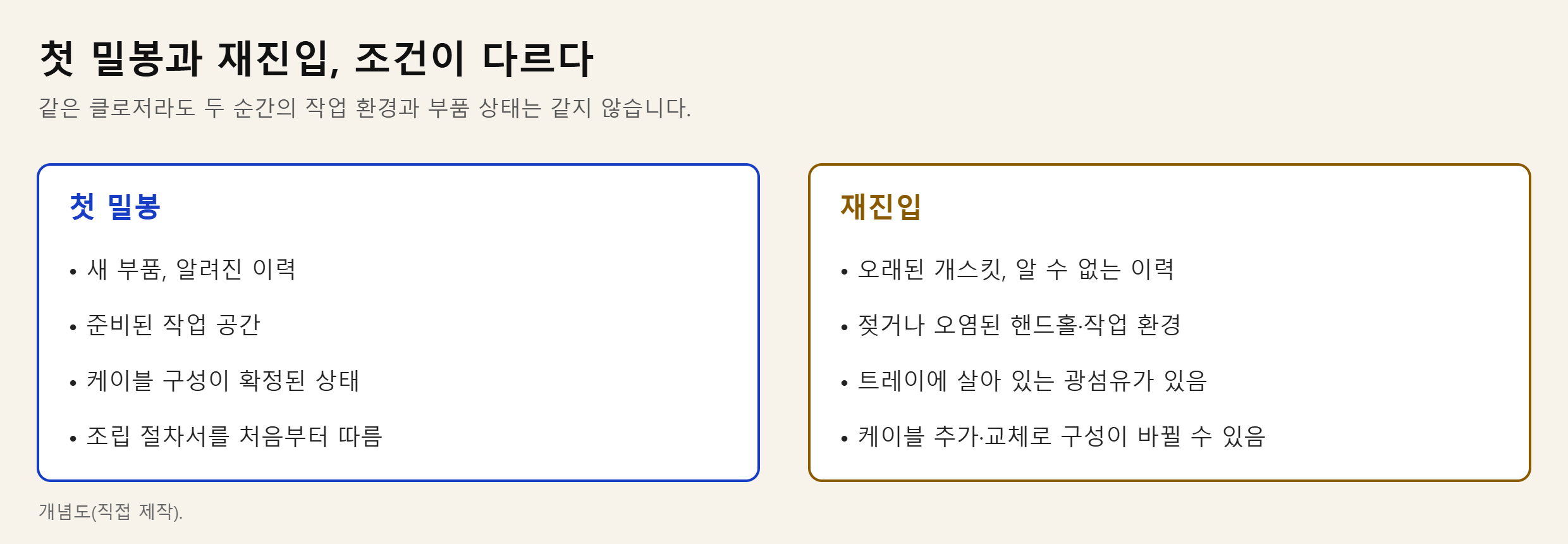

첫 밀봉과 재진입의 조건 비교원본 전체 보기
개념도(직접 제작). 특정 제품이나 현장을 나타내지 않습니다.
같은 접속함이라도 첫 밀봉에서는 부품의 이력을 알고 절차서를 처음부터 따라갈 수 있습니다. 재진입에서는 개스킷이 이미 한 번 이상 눌렸고, 작업 환경은 젖거나 오염되어 있으며, 케이블을 추가하거나 바꾸는 작업이 함께 진행되기도 합니다. Fiber Optic Association(FOA)의 접속함 안내는 지하 접속함이 오래 방치되면 매우 더러워져 수리를 위한 진입이 어려워질 수 있다고 지적합니다. 방수 설계를 첫 밀봉 기준으로만 검토하면 이런 조건이 빠집니다.
2. 개스킷에는 이력이 있다

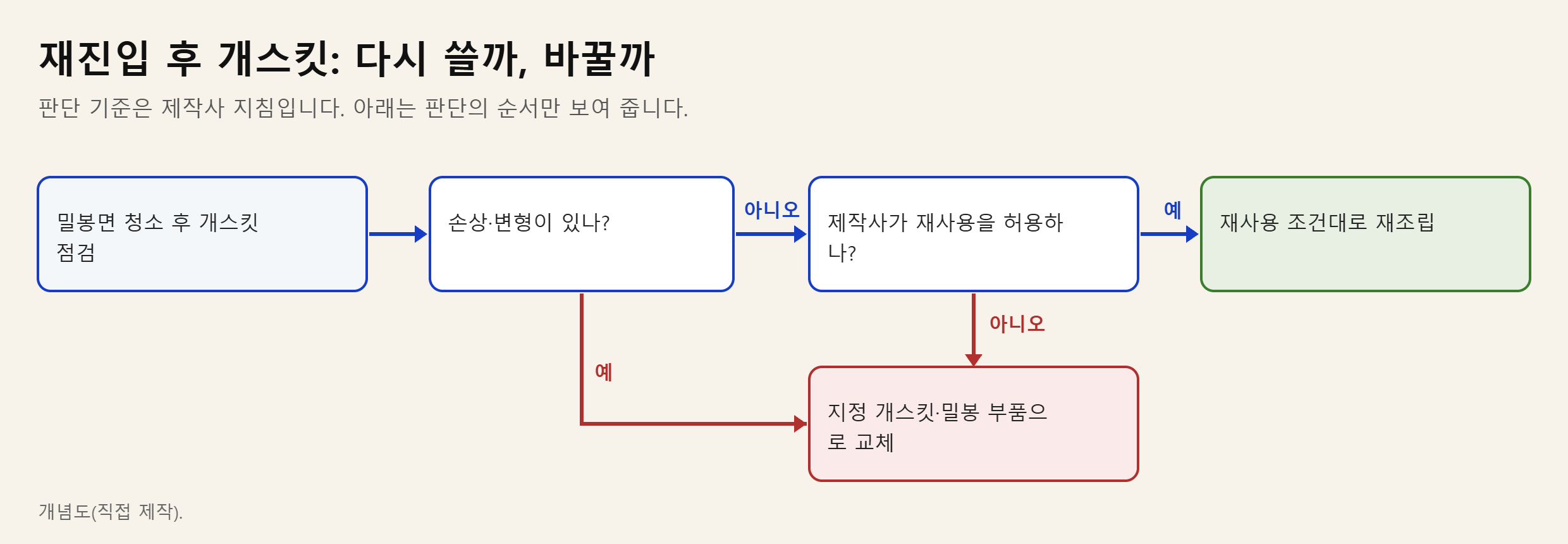

재진입 후 개스킷 재사용 여부 판단 순서원본 전체 보기
개념도(직접 제작). 판단 기준은 제작사 지침입니다.
Corning은 자사 접속함 2178 계열을 개스킷 밀봉 방식으로 재사용과 재진입이 쉬운 제품으로 소개합니다. 그렇더라도 같은 회사의 설치 절차서는 다시 닫을 때 개스킷에 실리콘 그리스를 다시 바르라고 하고, 밀봉면을 깨끗하게 유지하라고 하며, 지정된 자재와 절차를 지키지 않으면 누설이 생길 수 있다고 경고합니다. 개스킷이 손상되면 개스킷 키트로 교체하도록 안내합니다.
RLH Industries의 48심 인라인 접속함 사용자 가이드는 다른 기준을 보여 줍니다. 열고 닫는 과정에서 모든 밀봉재가 손상되지 않았다면 덮개를 다시 붙이고 볼트를 조여도 되지만, 그렇지 않으면 접속함 자체를 교체해야 한다고 적습니다. 같은 가이드는 재진입을 몇 차례 거친 뒤에도 밀봉 성능을 만족한다는 시험 조건도 함께 제시합니다. 이런 횟수와 조건은 해당 제품에 대한 것이지 다른 접속함으로 일반화할 수 없습니다.
두 문서에서 읽을 수 있는 공통 질문은 이렇습니다. 이 접속함의 밀봉재는 다시 쓸 수 있는 부품인가, 교체 부품인가. 현장에서 손상을 어떤 기준으로 판단하는가. 교체 부품은 트럭에 실려 있는가. 열기 전에 답을 알아 두면 핸드홀 안에서의 판단이 훨씬 빨라집니다.
작업대에서 개스킷 상태를 살피는 장면원본 전체 보기
생성 이미지. 특정 현장이나 제품이 아닙니다.
3. 여는 일은 방수 위험이자 광섬유 위험이다
밀봉만 신경 쓰면 놓치는 것이 있습니다. FOA는 접속함을 조립하거나 문제 해결을 위해 다시 열 때 광섬유가 자주 끊어진다고 설명합니다. 접속 트레이 덮개가 광섬유를 눌러 끊는 경우가 있고, 그 파손이 접속점에 너무 가까우면 OTDR로는 불량 접속과 구별하기 어려워 보인다는 점도 언급합니다. 찾는 데는 가시광선 광원(VFL) 같은 다른 방법이 필요할 수 있습니다.
따라서 ‘쉽게 열리는 접속함’과 ‘재진입하기 좋은 접속함’은 같지 않습니다. 트레이를 움직이지 않고도 필요한 곳에 접근할 수 있는지, 광섬유를 눌리지 않게 덮개를 닫을 수 있는지, 이미 통신 중인 회선을 건드리지 않는 작업 순서가 있는지가 재진입성의 일부입니다. Corning 절차서가 접속함 안에서 버퍼 튜브와 전환 튜브의 굽힘 반경을 가능한 한 크게 유지하라고 안내하는 것도 같은 맥락입니다.
4. 밀봉은 상태가 아니라 순서다
Corning 절차서는 덮개 볼트를 제시된 순서로 조이고 마지막에 지정된 토크로 체결하라고 하며, 이 절차를 지키지 않으면 누설이 생길 수 있다고 씁니다. RLH 가이드는 덮개를 덮고 볼트를 조인 뒤 10분 후에 다시 조이라고 안내합니다. 개스킷이 자리를 잡는 시간을 고려한 절차로 읽을 수 있지만, 이 간격은 해당 제품의 지침이므로 다른 제품에 그대로 옮기면 안 됩니다.
시험도 마찬가지입니다. FOA는 밀봉된 접속함이 압력 시험을 요구할 수 있고, 시험 압력과 절차는 제작사 지침을 확인해야 한다고 설명합니다. Corning 절차서도 시험 시 최대 압력을 제한하고 시험 뒤에는 압력을 해제하도록 하며, 깨끗하고 건조한 공기나 질소만 쓰도록 안내합니다. 높은 압력이 더 확실한 시험이라는 근거는 이 문서들에 없습니다. 지침이 정한 값과 방법을 그대로 따르는 것이 요점입니다.
5. 재진입 밀봉 점검 5단계

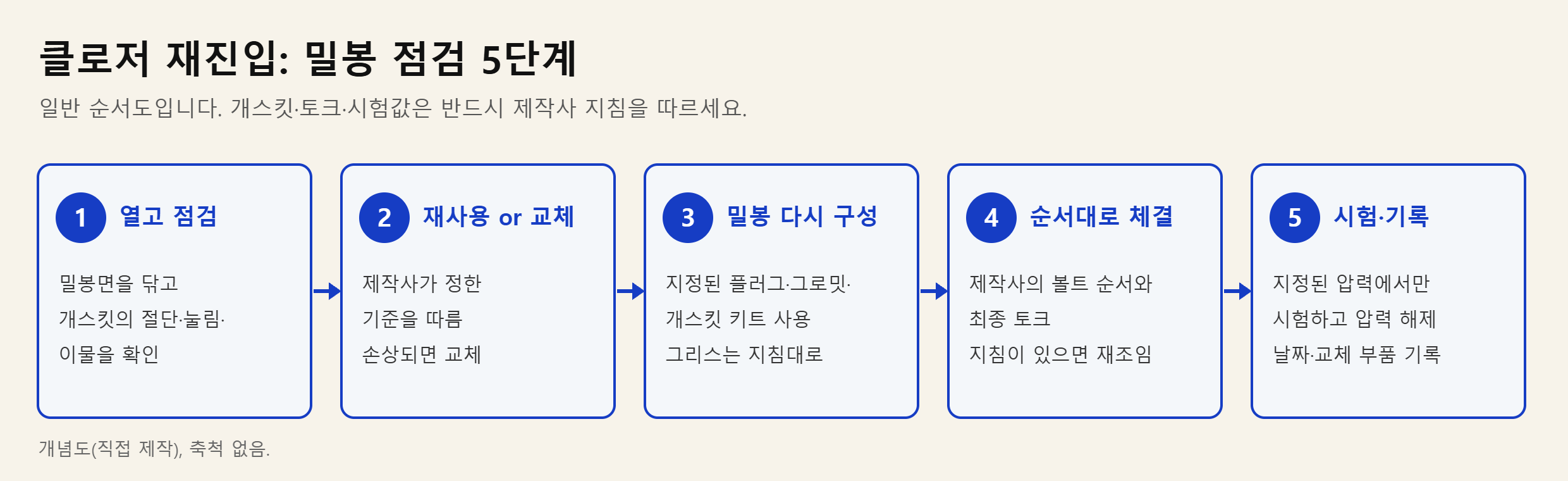

재진입 밀봉 점검 5단계원본 전체 보기
개념도(직접 제작). 값과 순서의 세부는 제작사 지침을 따릅니다.
- 열고 점검한다. 밀봉면을 닦고 개스킷에 절단, 눌림 자국, 이물이 없는지 봅니다. 청소는 시험 결과를 좋게 만들기 위한 단계가 아니라 판단에 필요한 정보를 얻는 단계입니다.
- 재사용할지 교체할지 정한다. 제작사가 재사용을 허용하는 조건인지, 손상 기준에 해당하는지 확인합니다.
- 밀봉을 다시 구성한다. 지정된 플러그, 그로밋, 개스킷 키트를 씁니다. 그리스는 제작사가 바르라고 한 곳에만 바릅니다.
- 순서대로 체결한다. 제작사의 볼트 순서와 최종 토크를 따르고, 재조임이 요구되면 수행합니다.
- 시험하고 기록한다. 절차가 요구하면 지정된 압력으로만 시험하고 압력을 해제합니다. 날짜와 교체 부품을 남깁니다.
6. 다음 사람이 쓸 수 있는 기록

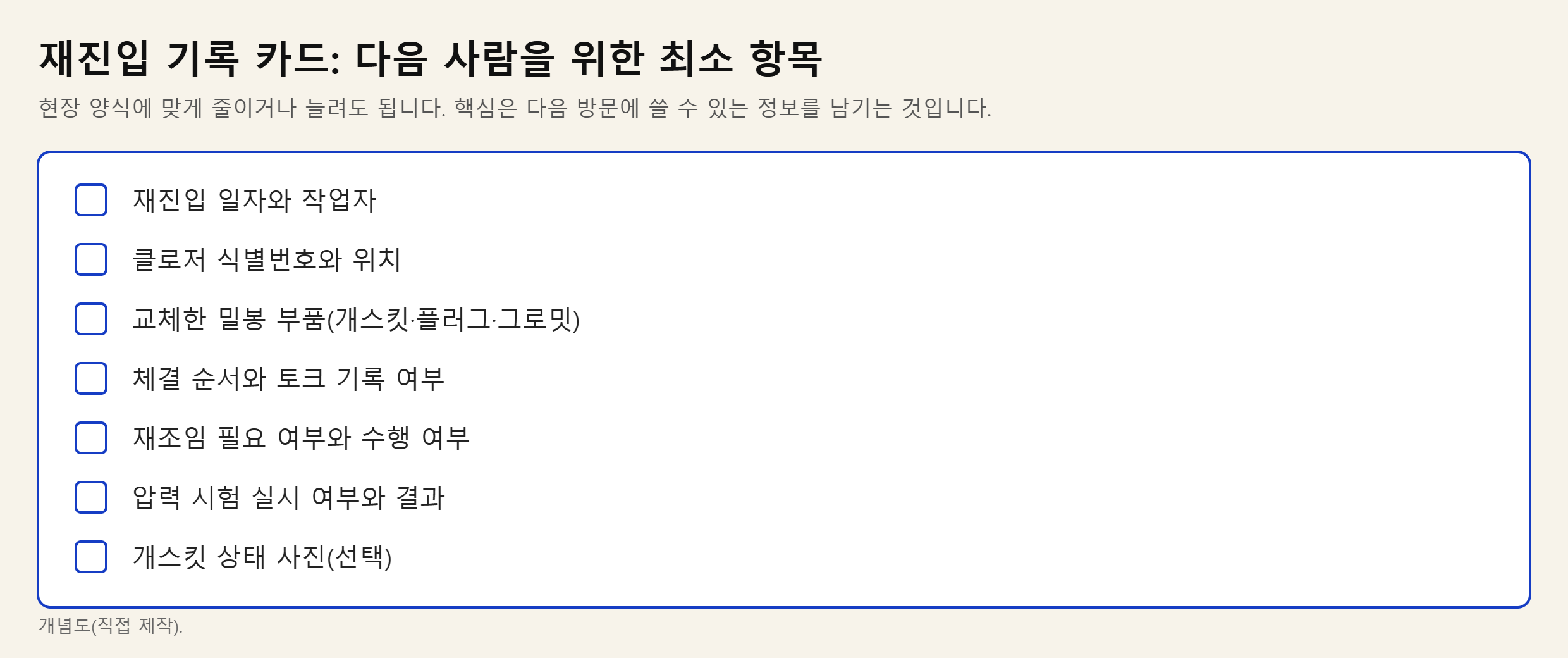

재진입 기록 카드 예시원본 전체 보기
개념도(직접 제작). 현장 양식에 맞게 줄이거나 늘려도 됩니다.
재진입 기록이 없으면 다음 방문자는 개스킷이 몇 번째 눌린 것인지, 누가 어떤 부품을 바꿨는지 알 수 없습니다. 위 항목은 최소한의 예시입니다. 개스킷 상태 사진을 남기면 다음 판단에 도움이 됩니다. 기록은 접속함 라벨이나 자산 관리 시스템 중 현장에서 실제로 조회되는 곳에 남겨야 합니다.
7. 설계자에게 던지는 질문
접속함의 방수 성능을 평가할 때 ‘시험을 통과했다’는 사실만으로는 부족합니다. 밀봉부가 몇 번의 열림을 견디도록 설계되었는지, 열린 뒤 어떤 상태여야 하는지, 그 상태를 현장 작업자가 어떻게 확인하고 남길 수 있는지를 함께 물어야 합니다. 첫 밀봉이 주목을 받지만, 설계가 실제로 시험받는 순간은 재진입입니다.
참고한 제작사·기관 문서
이 글의 사실 관계는 아래 공개 문서에서 확인했습니다. 제품별 수치와 절차는 각 문서의 해당 버전을 직접 확인하세요. 이 글에는 제작사 문서의 도해나 사진을 옮겨 싣지 않았고, 모든 도식은 직접 제작한 개념도입니다.
- Corning, Fiber Optic Splice Closure 2178-L/S Series with Gasket, Standard Recommended Procedure 78-8130-1910-2, Issue 9 (2019년 8월): PDF
- Corning, Fiber Closures 제품군 브로슈어 CRR-912-AEN (2021): PDF
- RLH Industries, RLH-OFSC-48-1 Splice Closure User Guide: PDF
- The Fiber Optic Association, Fiber Optic Splice Closures: 웹페이지
